ESP8266 - lcd 20x4 with ntp

연결 방법





Code



//==NodeMCU==START #define D0 (16) #define D1 (5) //SCL //LiquidCrystal_I2C.cpp //Wire.begin(); #define D2 (4) //SDA //LiquidCrystal_I2C.cpp //Wire.begin(); #define D3 (0) //SDA(D3) //LiquidCrystal_I2C.cpp//Wire.begin(0,2); #define D4 (2) //SCL(D4) ////LiquidCrystal_I2C.cpp//Wire.begin(0,2); #define D5 (14) #define D6 (12) #define D7 (13) #define D8 (15)   #define SD0 (7) #define SD1 (8) #define SD2 (9) #define SD3 (10) //==NodeMCU==END   //==WIFI==START #include <ESP8266WiFi.h> const char* ssid = "xxxx-xxx"; const char* password = "xxxxxxxxxx"; //==WIFI==END   //==LCD_20by4==START #include <LiquidCrystal_I2C.h>   LiquidCrystal_I2C lcd(0x27,20,4); //==LCD_20by4==END     //==LED BLINK==START #define BUILTIN_LED     D4 volatile bool statusLed = false; //==LED BLINK==END     //==NTP==START #include <time.h> #include <sys/time.h> #include <coredecls.h>   #define TZ              8 #define DST_MN          60 #define TZ_SEC          ((TZ)*3600) #define DST_SEC         ((DST_MN)*60)   timeval cbtime; bool cbtime_set = false;   timeval tv; timespec tp; time_t now;   void time_is_set (void) {   gettimeofday(&cbtime, NULL);   cbtime_set = true;   }   int now_ss; void loop_NTP() {   gettimeofday(&tv, nullptr);      static time_t lastv = 0;   if (lastv != tv.tv_sec) {         lastv = tv.tv_sec;        now_ss = (lastv % 60);         static bool started = false;     if (!started)     {       started = true;       pinMode(BUILTIN_LED, OUTPUT);     }       digitalWrite(BUILTIN_LED, statusLed);     statusLed = !statusLed;   } } //==NTP==END     //==Time Sync CHECK==START unsigned int g_hour = 0; unsigned int g_minute = 0; unsigned int g_second = 0; unsigned int g_mday = 0; unsigned int g_mon = 0; unsigned int g_year = 0;   int old_ss; void time_sync_check_func(void) {   if(old_ss != now_ss)   {     time_t rawtime;     struct tm* local_timeinfo;              time(&rawtime);     local_timeinfo = localtime(&rawtime);          if((local_timeinfo->tm_year+1900) >= 2022)     {       g_hour = local_timeinfo->tm_hour;       g_minute = local_timeinfo->tm_min;       g_second = local_timeinfo->tm_sec;       g_mday = local_timeinfo->tm_mday;       g_mon = local_timeinfo->tm_mon+1;       g_year = local_timeinfo->tm_year+1900;     }     else     {       Serial.println("Error Time Sync=========!!");         }          time_show();          old_ss = now_ss;   } } //==Time Sync CHECK==END     //==LCD_20by4==START void start_text(void) {   Serial.println("\nlcd.init..");   lcd.init();   lcd.clear();   lcd.backlight();        lcd.setCursor(0,0);   lcd.print("LCD TEST!");      lcd.setCursor(0,1);   lcd.print("0xABCDEF");     lcd.setCursor(0,2);   lcd.print("1234567890");     lcd.setCursor(0,3);   lcd.print("0987654321"); }   void lcd_text(int x, int y, String text,bool reset_flag) {   if(reset_flag)   {      lcd.clear();     lcd.setCursor(x,y);     lcd.print(text);   }   else   {     lcd.setCursor(x,y);     lcd.print(text);   } }   void time_show(void) {   static bool colon_view = true;      String g_year_str = String(g_year);   String g_mon_str = String(g_mon);   String g_mday_str = String(g_mday);   if(g_mon < 10)     g_mon_str = " " + String(g_mon);   if(g_mday < 10)     g_mday_str = " " + String(g_mday);       String text_str_day = g_year_str + "/" + g_mon_str + "/" + g_mday_str;           String text_str_time;   String g_hour_str = String(g_hour);   if(g_hour < 10)     g_hour_str = " " + String(g_hour);   String g_minute_str = String(g_minute);   if(g_minute < 10)     g_minute_str = "0" + String(g_minute);   String g_second_str = String(g_second);   if(g_second < 10)     g_second_str = "0" + String(g_second);        if(colon_view)   {     text_str_time = g_hour_str + ":" + g_minute_str + ":" + g_second_str;     colon_view = false;   }   else   {     text_str_time = g_hour_str + " " + g_minute_str+ " " + g_second_str;     colon_view = true;   }     lcd_text(0, 1, text_str_day, true);   lcd_text(0, 2, text_str_time, false); } //==LCD_20by4==END     void setup(void) {      Serial.begin(115200);   Serial.println();   delay(3000);   //==LCD_20by4==START   lcd.begin(20,4);   start_text();   delay(2000);   //==LCD_20by4==END      //==WIFI==START   Serial.println("WIFI !");   WiFi.mode(WIFI_STA);      WiFi.begin(ssid, password);   Serial.print("\nConnecting to "); Serial.println(ssid);   uint8_t i = 0;   while (WiFi.status() != WL_CONNECTED && i++ < 600) delay(500);   if(i == 601){     Serial.print("Could not connect to"); Serial.println(ssid);     while(1) delay(500);   }   else   {     Serial.print("\nConnected: "); Serial.println(ssid);   }   //==WIFI==END     //==NTP==START   settimeofday_cb(time_is_set);   configTime(TZ_SEC, DST_SEC, "pool.ntp.org"); //==NTP==END   } //setup()     void loop(void) {   //==Time Sync CHECK==START   time_sync_check_func(); //==Time Sync CHECK==END     //==NTP==START   loop_NTP();   //==NTP==END   } //loop() Colored by Color Scripter

cs

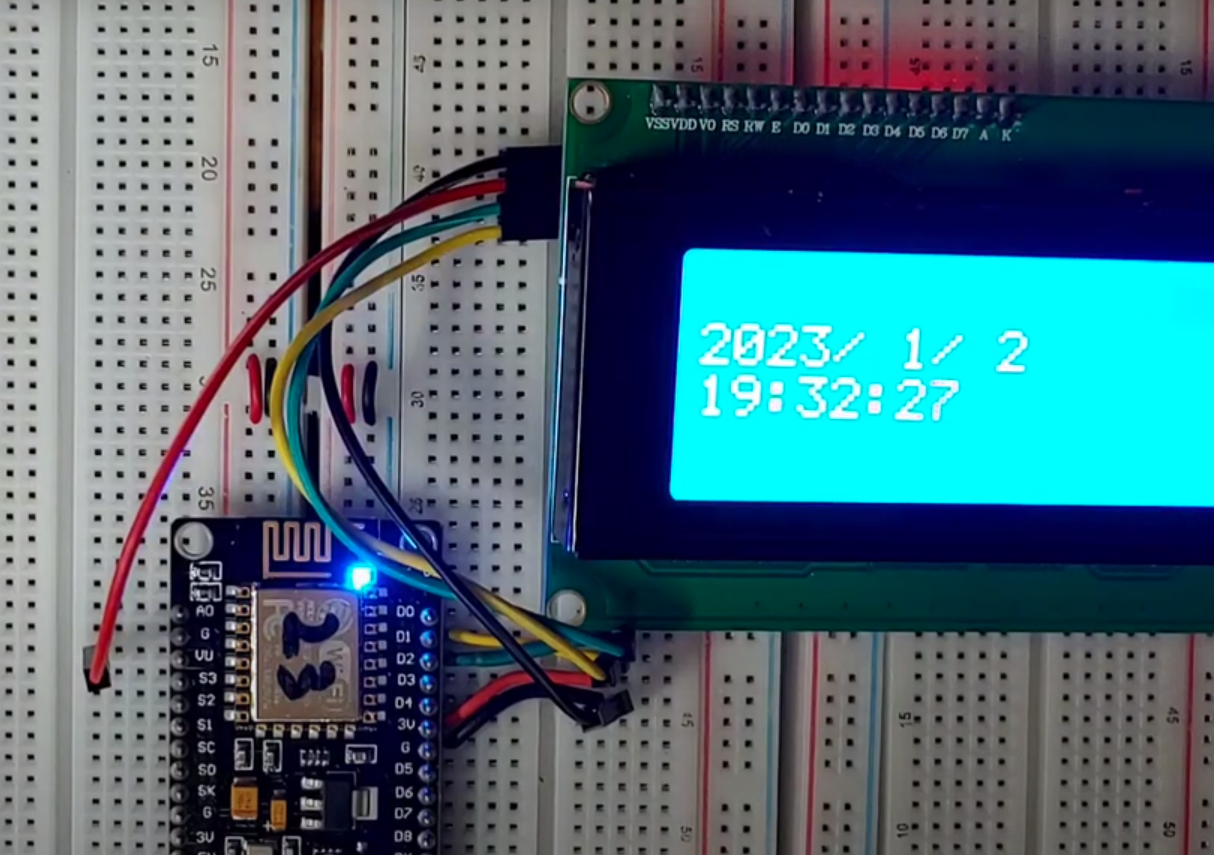

Result

lcd.init.. WIFI ! Connecting to xxxx-xxx Connected: xxxx-xxx Error Time Sync=========!!
